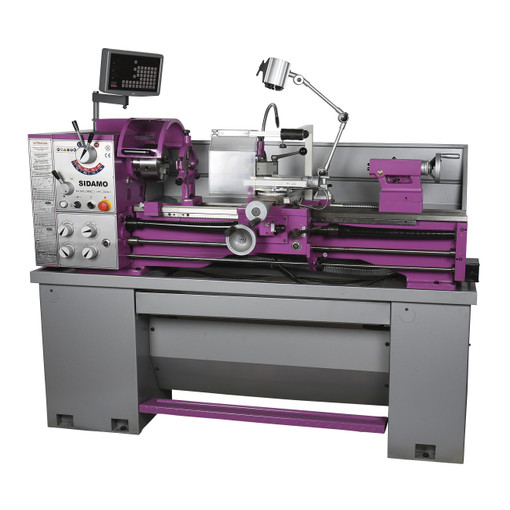

Tour a metaux tp 1000 visu

Tour conventionnel
banc prismatique renforcé, fonte grise, trempé par induction et rectifié
broche de type CAMLOCK D1-4''
broche trempée et rectifiée, lubrifiée par bain, montée sur 2 Roulements à galets coniques de haute précision
précision de tournage < 0,015 mm au mandrin
pignons de boîte trempés et rectifiés, lubrifiés par bain d'huile
glissières sans jeu réglables par lardons
changement rapide des avances par boîte mécanique
avances automatiques longitudinale et transversale
commande simultanée de la broche et de la vis mère
déplacement latéral de la poupée mobile +/- 10 mm
Ø maxi au dessus du chariot : 212 mm
Ø maxi sous le banc rompu : 491 mm
inversion de rotation gauche / droite par commande au tablier
fonctionnement par impulsions
verniers gradués avec remise à zéro sur tous les axes
précision de graduation du vernier:
traînard : 0,15 mm - 15 mm/T
chariot transversal : 0,04 mm - 4 mm/T
chariot supérieur : 0,04 mm - 4 mm/T
contre-poupée : 0,04 mm - 4 mm/T
livré avec : tourelle à changement rapide type E + 3 porte-outils 20 x 100 type D + 1 porte-outils 20 x 100 type B, mandrin 3 mors Ø 160 mm, mandrin 4 mors Ø 200 mm, plateau de broche Ø 250 mm, jeu de brides pour plateau de broche, jeu de 3 mors doux, mandrin auto-serrant 16 mm + queue de mandrin CM3, butée de chariot avec réglage fin, peinte tournante CM3, lunette fixe et lunette à suivre
puissance (kW) : 2,2
alimentation (V) : 400 V tri
vitesse de broche (tr/min) : 70 - 2000
entre pointes (mm) : 1 000
hauteur de pointe (mm) : 180
largeur du banc (mm) : 185
Ø maxi usinable (mm) : 350
cône de la broche : CM5
nombre de vitesse : 8
alésage de la broche (mm) : 38
cône morse de la poupée : CM3
course du fourreau (mm) : 100
avances longitudinales / transversales (mm/tr) 1 : (32) 0.078 - 1.044
avances longitudinales / transversales (mm/tr) 2 : (32) 0.018 - 0.236
course au transversal (mm) : 205
course du supérieur (mm) : 95
filets pas métriques (mm) : (26) 0.48 - 10
filets pas au pouce (TPI) : (34) 4 - 56.
